目前防爆電機種類較多,不同的危險區域使用不同類型的防爆電機。如果這些電機出現故障,使用部門為了保證安全和使用性能,就需要返回廠家或進入大修廠進行修理,修理工作要嚴格按照GB 3836.13的要求進行。

下面就防爆電機修理過程中的技術要點簡要介紹。

1 記錄原始數據的要求在修理電動機之前,應盡可能將電動機的一切可以記錄的數據都記錄下來:

(1)銘牌數據:電動機型號、額定功率、額定電壓、額定電流、負載持續率、額定轉速、制造廠家、出廠編號和時間、絕緣等級、防護等級等,增安型電機還要記錄tE時間。

(2)鐵芯數據的測量:測量定子轉子鐵芯長度、定子鐵芯內徑和外徑、鐵芯槽數的尺寸,對于帶有通風槽的鐵芯,要記錄通風槽寬度和槽數。

(3)繞組數據的測量:查明繞組的結構型式、并聯的導線根數、繞組的節距、并聯支路數、導線的直徑、線圈匝數、每槽導體數及絕緣等級。繪制繞組接線原圖或繞組展開圖,測量繞組線圈的端部長度,好留下一支完整的線圈做為制作繞線模的依據;記錄槽絕緣、槽楔、墊條等材料尺寸規格、絕緣等級、引出線的規格。

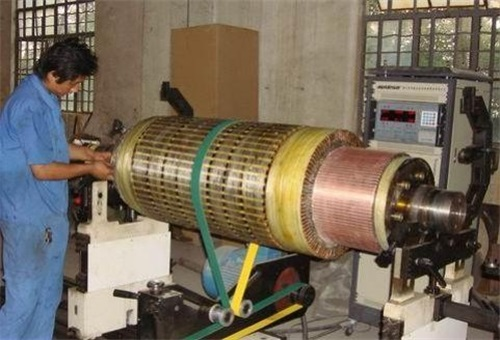

(4)對于繞線轉子,要詳細記錄轉子各部尺寸和圖形尺寸,包括鐵芯與并頭套間距離、線圈靠端部側的絕緣重疊長度等。

(5)詳細記錄電動機故障部位原因及修理項目和要求。
